Tändspolen är en av de viktigaste komponenterna i en bensinmotors tändsystem. Dess uppgift är att omvandla den låga spänningen från batteriet eller tändsystemet till en mycket hög spänning som kan skapa en gnista mellan tändstiftets elektroder. Utan en stark gnista som uppstår vid rätt tidpunkt brinner bränsle-luftblandningen inte ordentligt, och motorn kan gå ojämnt, tappa kraft, öka bränsleförbrukningen eller inte starta alls.

Även om tändspolens funktionsprincip är likartad i många system har tändspolarnas konstruktion och styrning förändrats mycket genom åren. På äldre fordon användes en stor cylindrisk tändspole och en fördelare, medan nyare fordon ofta har en separat tändspole för varje cylinder. På motorcyklar, gräsklippare, ATV:er och småmotorer kan tändsystemet i stället vara av magnet- eller CDI-typ.

Nedan går vi noggrant igenom vilka typer av tändspolar som finns, hur de är uppbyggda, hur de skiljer sig åt samt hur de kan mätas och kontrolleras.

---

1. Vad är en tändspole?

En tändspole är i grunden en högspänningstransformator. Den består vanligtvis av två lindningar:

  • 1. Primärlindning – en lågspänningslindning som vanligtvis matas med 12 V eller av tändstyrmodulen.
  • 2. Sekundärlindning – en högspänningslindning där en spänning på tiotusentals volt uppstår.

När ström leds genom primärlindningen uppstår ett magnetfält i tändspolens kärna. När strömmen plötsligt bryts kollapsar magnetfältet och högspänning induceras i sekundärlindningen. Denna högspänning går till tändstiftet och skapar en gnista.

En typisk tändspole kan producera cirka 15 000–40 000 V, i vissa fall ännu mer. Den faktiskt nödvändiga spänningen beror på många faktorer:

  • tändstiftets elektrodavstånd,
  • trycket i cylindern,
  • bränsle-luftblandningens sammansättning,
  • tändstiftets skick,
  • högspänningskablarnas skick,
  • motorns belastning,
  • typen av tändsystem.

---

2. Tändspolens grundläggande uppbyggnad

Även om tändspolarnas form kan variera består de flesta av följande delar:

  • primärlindning,
  • sekundärlindning,
  • kärna av järn eller ferrit,
  • isoleringsmaterial,
  • hölje,
  • lågspänningsanslutningar,
  • högspänningsutgång,
  • i vissa fall en inbyggd tändstyrmodul, så kallad igniter,
  • i vissa fall elektronisk styrkrets.

Primärlindning

Primärlindningen är en lindning med grövre tråd och få varv. Dess resistans är vanligtvis låg, ofta under några ohm. På vissa tändspolar kan primärlindningens resistans till exempel vara 0,3–3 Ω.

Ström leds genom primärlindningen. När strömmen ökar lagras energi i magnetfältet. Ju mer exakt och kraftfullt denna ström styrs, desto bättre fungerar tändsystemet.

Sekundärlindning

Sekundärlindningen är en lindning med mycket tunnare tråd och mycket många varv. Dess resistans är högre, ofta i storleksordningen flera tusen ohm. Till exempel kan sekundärlindningens resistans vara 5 kΩ till 20 kΩ, och på vissa spolar ännu mer.

I sekundärlindningen uppstår högspänning som leds till tändstiftet.

Kärna

Kärnan förstärker magnetfältet. Den kan vara tillverkad av järn eller ferrit. Kärnans form och material påverkar tändspolens effektivitet, uppvärmning och gnistans styrka.

Isolering

Tändspolen måste tåla mycket hög spänning. Därför är lindningarna täckta med isolering, och inuti spolen används olja, harts eller epoximaterial. Om isoleringen åldras, spricker eller får värmeskador kan högspänningen börja slå igenom på fel ställe.

---

3. De huvudsakliga typerna av tändspolar

3.1. Klassisk cylindrisk tändspole

På äldre fordon fanns oftast en stor cylindrisk tändspole som var ansluten till tändfördelaren. Fördelaren ledde högspänningen vid rätt tidpunkt till motsvarande cylinders tändstift.

Kännetecken:

  • en tändspole för hela motorn,
  • högspänningen går till fördelaren,
  • från fördelaren går tändkablar till cylindrarna,
  • används på äldre fordon, traktorer och annan utrustning.

Fördelar:

  • enkel konstruktion,
  • billig,
  • lätt att mäta och byta.

Nackdelar:

  • fördelaren och fördelarlocket kan slitas,
  • det finns många tändkablar,
  • högspänningsförlusterna är större,
  • precisionen och driftsäkerheten är sämre än i nyare system.

---

3.2. Fördelarlöst tändspolepaket, eller coil pack

I fördelarlösa tändsystem används ofta ett tändspolepaket som innehåller flera tändspolar. En spole kan betjäna två cylindrar. Ett sådant system kallas ofta ett wasted spark-system.

På en fyrcylindrig motor kan det till exempel finnas ett tändspolepaket med två tändspolar:

  • en spole för cylindrarna 1 och 4,
  • den andra spolen för cylindrarna 2 och 3.

Gnistan uppstår samtidigt i två cylindrar: i den ena sker arbetstakten, i den andra uppstår en “tomgnista” under avgastakten.

Fördelar:

  • ingen fördelare behövs,
  • färre mekaniska slitdelar,
  • bättre driftsäkerhet än i ett system med fördelare,
  • enklare att styra elektroniskt.

Nackdelar:

  • fel på en spole kan påverka två cylindrar,
  • högspänningskablar finns fortfarande kvar,
  • i vissa fall är felsökningen mer komplicerad.

---

3.3. Tändspole på tändstiftet, eller coil-on-plug / COP

På nyare bensinmotorer är en lösning mycket vanlig där varje cylinder har sin egen tändspole direkt ovanpå tändstiftet. Detta kallas coil-on-plug, eller COP-system.

Kännetecken:

  • separat tändspole för varje cylinder,
  • inga tändkablar eller mycket korta sådana,
  • tändspolen sitter direkt på tändstiftet,
  • styrningen sker via motorstyrenheten.

Fördelar:

  • mycket exakt tändstyrning,
  • mindre högspänningsförluster,
  • inga långa tändkablar,
  • enklare cylinderbaserad diagnostik,
  • bättre lämpad för moderna motorer.

Nackdelar:

  • tändspolarna arbetar i en varm miljö,
  • fukt och olja i tändstiftsbrunnen kan skada spolen,
  • det finns en separat dyr komponent för varje cylinder,
  • på vissa fordon är åtkomsten svår.

---

3.4. Tändspole av penntyp

En tändspole av penntyp är en form av COP-system. Det är en lång och smal tändspole som sträcker sig djupt ner i tändstiftsbrunnen. Sådana används på många moderna motorer.

Typiska problem:

  • sprickor i gummispetsen,
  • högspänningsöverslag till tändstiftsbrunnens vägg,
  • olja som hamnar i tändstiftsbrunnen,
  • misständning orsakad av fukt,
  • värmeskador.

---

3.5. Coil-near-plug

På vissa motorer sitter tändspolen inte direkt på tändstiftet utan nära det. Från tändspolen går en kort högspänningskabel till tändstiftet.

Fördelar:

  • tändspolen behöver inte utsättas för lika hög värme,
  • högspänningskabeln är kort,
  • underhållet kan vara enklare.

Nackdelar:

  • kabeln kan ändå gå sönder,
  • det finns fler anslutningspunkter än i ett COP-system.

---

3.6. CDI-tändspole

CDI betyder Capacitor Discharge Ignition, det vill säga ett tändsystem med kondensatorurladdning. Det används ofta på motorcyklar, mopeder, ATV:er, gräsklippare, båtmotorer och andra småmotorer.

I ett CDI-system laddas en kondensator till hög spänning och urladdas snabbt i tändspolens primärlindning. Tändspolen omvandlar detta till ännu högre spänning.

Skillnad jämfört med vanlig induktiv tändning:

  • ett induktivt system lagrar energin i tändspolens magnetfält,
  • ett CDI-system lagrar energin i kondensatorn,
  • CDI-gnistan är mycket snabb och kort,
  • passar bra för höga varvtal och småmotorer.

Viktigt: En CDI-tändspole passar inte nödvändigtvis i ett vanligt 12 V induktivt tändsystem och vice versa.

---

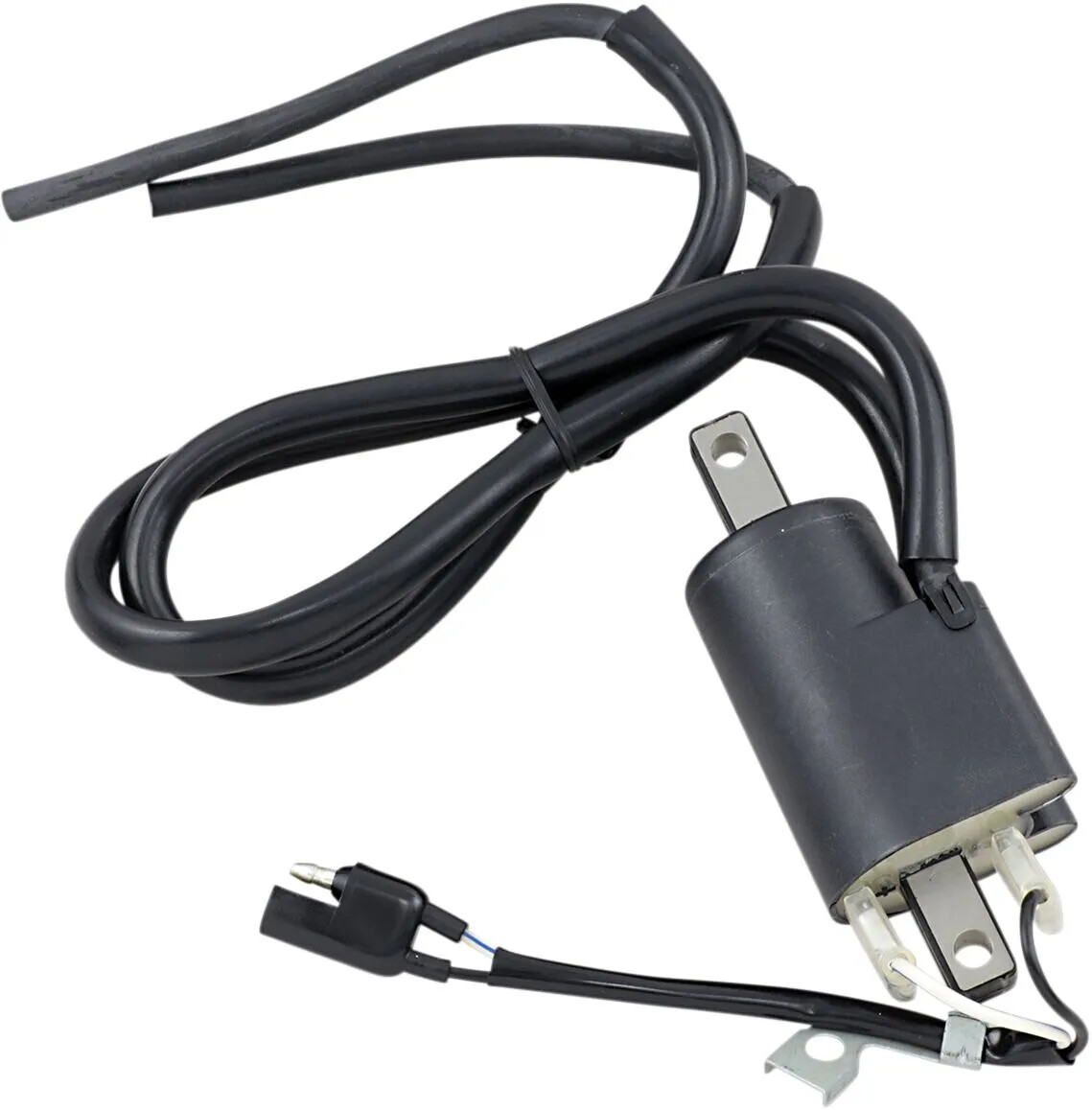

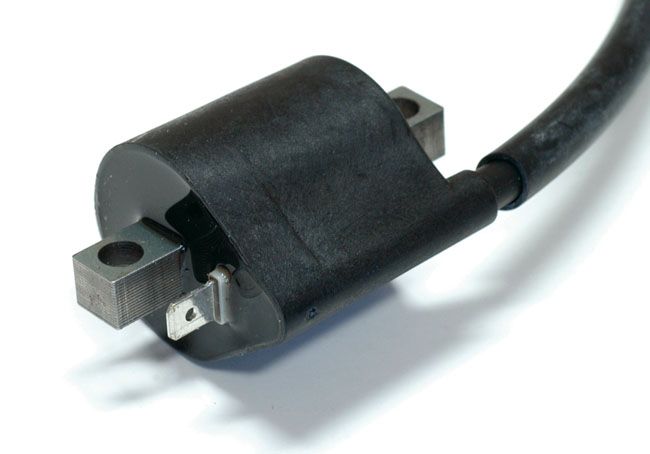

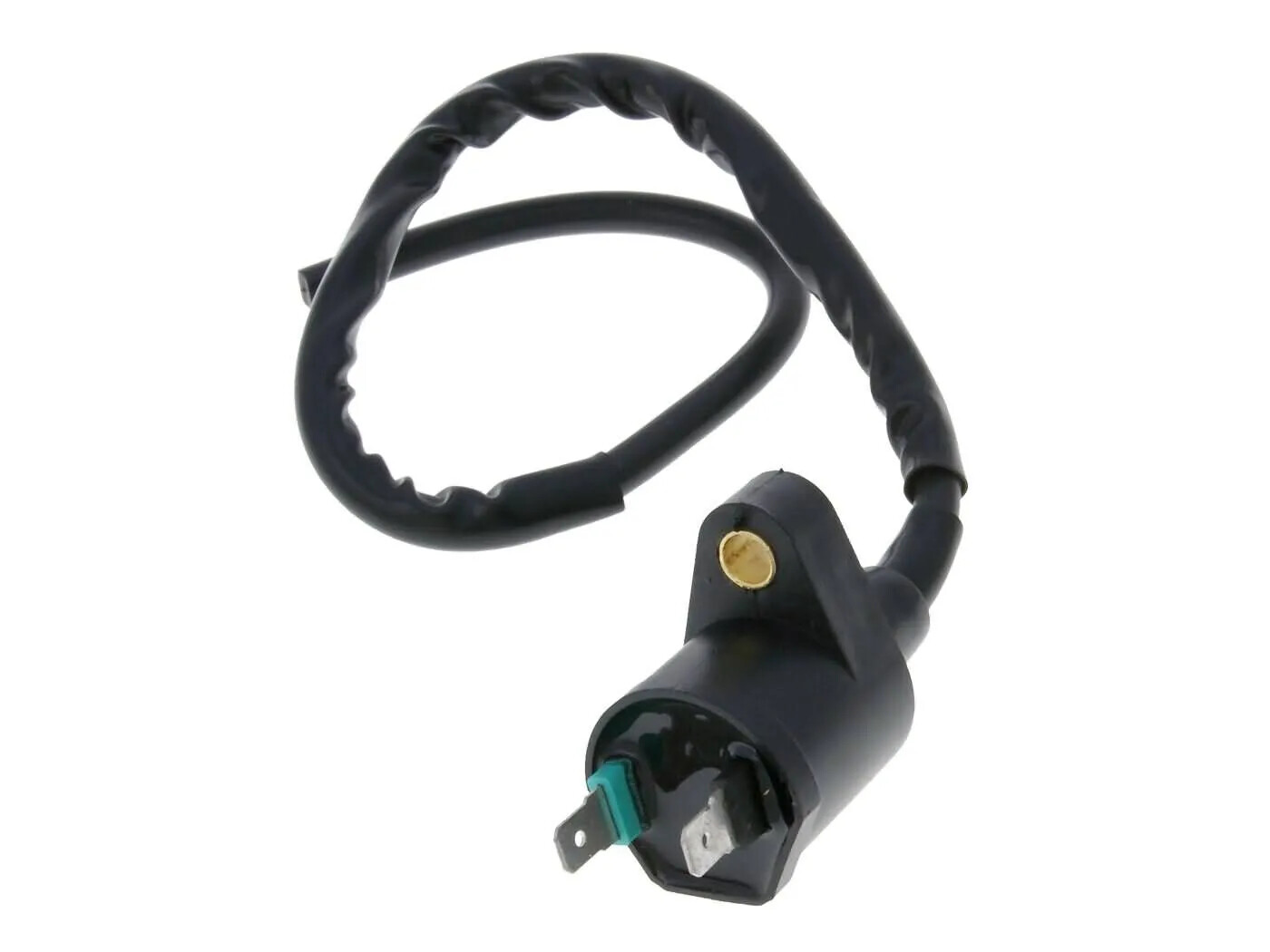

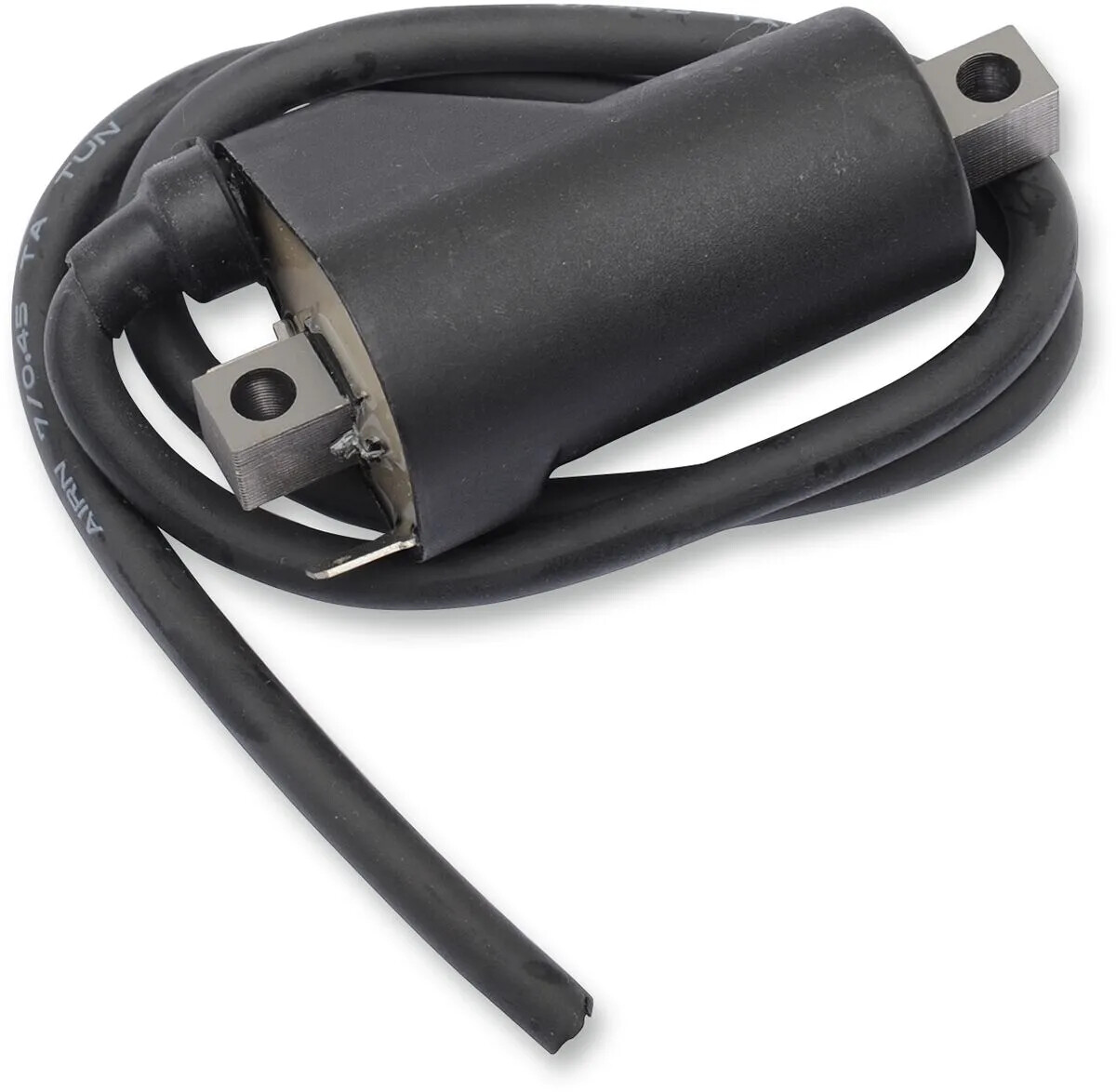

3.7. Magnettändningsspolar

På småmotorer används ofta magnettändning. Där skapar svänghjulets magnet den energi som behövs i tändspolen. Ett sådant system behöver inte alltid ett batteri.

Användningsområden:

  • gräsklippare,
  • trimmers,
  • motorsågar,
  • små ATV:er,
  • generatorer,
  • äldre motorcyklar.

En magnettändningsspole kan också innehålla elektronik som bestämmer tändtidpunkten och bryter strömmen vid rätt tid.

---

4. Induktivt tändsystem och CDI – en viktig skillnad

När man kontrollerar en tändspole måste man förstå i vilket system den används.

Induktivt tändsystem

Detta används på de flesta fordon. Batteriets 12 V matar tändspolens primärlindning. Motorstyrenheten eller tändmodulen slår på och av primärströmmen.

Typiskt:

  • 12 V matning,
  • styrning av primärströmmen med transistor,
  • längre laddningstid, det vill säga dwell,
  • stark och relativt lång gnista.

CDI-tändsystem

Med CDI fungerar spolen inte på samma sätt. En kort högspänningspuls från kondensatorn leds in i tändspolens primärlindning. Därför är även primärlindningens resistans och konstruktion annorlunda.

Typiskt:

  • snabb och kort gnista,
  • passar småmotorer och höga varvtal,
  • tändspolens resistanser kan skilja sig från en vanlig bilspole,
  • fel spole kan göra att systemet inte fungerar.

---

5. Symtom på fel i tändspolen

Fel på tändspolen kan visa sig på flera sätt. Ibland fungerar motorn inte alls, ibland uppträder problemet bara under belastning eller när motorn är varm.

Vanliga symtom

  • motorn misständer,
  • motorn går ojämnt,
  • startar kall men inte varm,
  • börjar gå ryckigt när den är varm,
  • ryck uppstår vid acceleration,
  • motorn saknar kraft,
  • bränsleförbrukningen ökar,
  • avgaserna luktar bensin,
  • tändstiftet är vått eller sotigt,
  • “Check Engine”-lampan lyser på instrumentpanelen,
  • felkoder som P0300, P0301, P0302 osv.,
  • katalysatorn kan överhettas,
  • fordonet startar inte alls.

OBD-felkoder

På moderna fordon finns det vid fel på tändspolen ofta lagrade felkoder för misständning.

Exempel:

  • P0300 – slumpmässiga eller flera cylindrars misständningar,
  • P0301 – misständning cylinder 1,
  • P0302 – misständning cylinder 2,
  • P0303 – misständning cylinder 3,
  • P0304 – misständning cylinder 4,
  • P0351–P0362 – fel i tändspolens primär-/sekundärkrets, beroende på cylinder och tillverkare.

Det är viktigt att förstå att en misständningskod inte alltid betyder att tändspolen är defekt. Samma symtom kan också orsakas av tändstift, spridare, kompressionsproblem, vakuumläcka, kablage eller motorstyrenheten.

---

6. Säkerhet vid kontroll av tändspolen

Tändspolen arbetar med mycket hög spänning. Även om strömstyrkan är låg kan en elstöt vara smärtsam och i vissa situationer farlig.

Säkerhetsregler

  • Håll inte i tändspolen, tändkabeln eller tändstiftet med bar hand när motorn går.
  • Dra inte loss tändspolens kontakt när motorn går om tillverkaren inte tillåter det.
  • Testa inte gnistan så att högspänningen hoppar slumpmässigt mot motorn eller styrenheten.
  • Använd en riktig gnisttestare.
  • Håll högspänningskablar borta från bränsleångor.
  • Låt inte tändsystemet arbeta utan lämplig jordning för gnistan, eftersom det kan skada tändspolen eller styrmodulen.
  • Om motorn har gasanläggning eller bränsleläckage, var extra försiktig.

---

7. Visuell kontroll av tändspolen

Innan mätning är det värt att göra en noggrann visuell kontroll. Mycket många problem är synliga.

Kontrollera följande

  • om det finns sprickor i tändspolens hölje,
  • om plasten har smält eller svällt,
  • om det luktar bränt,
  • om det syns spår av högspänningsöverslag,
  • om gummispetsen är sprucken,
  • om det finns olja i tändstiftsbrunnen,
  • om det finns vatten eller fukt i tändstiftsbrunnen,
  • om kontakten är oxiderad,
  • om kontaktytorna är gröna eller svarta,
  • om kablarna är av eller skavda,
  • om tändstiftet är rätt och i gott skick.

Ett spår av högspänningsöverslag kan se ut som en tunn svart eller grå linje på spolens spets eller på tändstiftets porslin. Detta kallas ofta “carbon tracking”. Om ett sådant spår finns kan gnistan följa spåret till jord i stället för att gå mellan tändstiftets elektroder.

---

8. Mätning av tändspolen med multimeter

En multimeter är ett enkelt hjälpmedel, men den har begränsningar. Resistansmätning visar bara om lindningen är helt avbruten eller kortsluten. Den visar inte nödvändigtvis fel som uppträder under högspänning, värme eller belastning.

Ändå är mätning med multimeter ett bra första steg.

---

9. Mätning av primärlindningens resistans

Primärlindningen är lågspänningssidan. Dess resistans är vanligtvis låg.

Hur mäter man?

  • 1. Slå av tändningen.
  • 2. Ta bort tändspolens kontakt.
  • 3. Om möjligt, ta bort tändspolen från motorn.
  • 4. Ställ multimetern i ohmmätningsläge.
  • 5. Mät resistansen mellan tändspolens primärterminaler.
  • 6. Jämför resultatet med tillverkarens uppgifter.

Typiska värden

Primärlindningens resistans i en induktiv tändspole kan vara ungefär:

  • 0,3–1,5 Ω på moderna spolar,
  • 1–3 Ω på äldre spolar,
  • 3 Ω eller mer i vissa system med brytare,
  • CDI-spolar kan ha andra värden.

Observera vid mätning av låg resistans

När du mäter mycket låg resistans kan multimeterns egna mätkablar påverka mätresultatet.

Om mätkablarnas resistans till exempel är 0,3 Ω och spolens verkliga resistans är 0,6 Ω kan multimetern visa 0,9 Ω.

Det är lämpligt att före mätningen sätta multimeterns spetsar mot varandra och se hur mycket kablarna själva visar. Detta värde ska dras av från det uppmätta resultatet.

---

10. Mätning av sekundärlindningens resistans

Sekundärlindningen är högspänningssidan. Dess resistans är mycket högre än primärlindningens.

Hur mäter man en klassisk spole?

  • 1. Ställ multimetern på kiloohm-området.
  • 2. Placera den ena mätspetsen i högspänningsutgången.
  • 3. Placera den andra mätspetsen på motsvarande primärterminal eller på den andra högspänningsutgången, beroende på spolens konstruktion.
  • 4. Jämför resultatet med tekniska data.

Typiska värden

Sekundärlindningens resistans kan vara ungefär:

  • 5 kΩ till 15 kΩ på klassiska spolar,
  • 8 kΩ till 20 kΩ på många spolar av coil pack-typ,
  • på vissa COP-spolar går sekundärlindningen inte att mäta på vanligt sätt,
  • på spolar med inbyggd elektronik kan multimetern visa ovanliga resultat.

Mätning av wasted spark-spole

I ett wasted spark-system finns det ofta två högspänningsutgångar i ändarna av en lindning. I så fall mäts sekundärlindningen mellan de två tändkabelutgångarna.

Om en fyrcylindrig motor har ett spolepaket med utgångarna 1–4 och 2–3 mäter du till exempel:

  • mellan utgång 1 och 4,
  • mellan utgång 2 och 3.

Båda resultaten bör vara likartade.

---

11. Varför kan multimetertestet vara missvisande?

En tändspole kan verka vara i ordning enligt multimetern men ändå inte fungera i motorn. Det finns flera orsaker:

  • isoleringen slår igenom först under högspänning,
  • felet uppträder bara när den är varm,
  • lindningen bryts av vibrationer,
  • den interna elektroniken går sönder under belastning,
  • spolen ger en svag gnista men resistansen är normal,
  • fukt orsakar överslag endast under vissa förhållanden.

Därför bör tändspolen inte bedömas enbart utifrån resistansen. Resistansmätning är användbar, men inte ett slutgiltigt bevis.

---

12. Kontroll av tändspolen med gnisttestare

En av de mest praktiska metoderna är att använda en gnisttestare. Gnisttestaren skapar ett kontrollerat gap som gnistan måste hoppa över.

Varför inte bara lägga tändstiftet mot motorn?

Förr testades gnistan genom att skruva ur tändstiftet, sätta det i tändkabelns ände och lägga det mot motorjord. På moderna fordon är det inte den bästa metoden, eftersom:

  • gnistan kan vara för lätt att skapa i fri luft,
  • under tryck i cylindern är det mycket svårare att skapa en gnista,
  • högspänningen kan hitta fel väg och skada elektroniken,
  • testet visar inte tändspolens verkliga kapacitet.

Hur använder man en gnisttestare?

  • 1. Anslut testaren till tändspolen eller tändkabeln.
  • 2. Anslut testarens andra ände ordentligt till jord.
  • 3. Starta motorn eller låt startmotorn dra runt den.
  • 4. Titta på gnistans styrka och regelbundenhet.
  • 5. Jämför cylindrarna med varandra.

En stark gnista är vanligtvis blåaktig eller violett och uppstår regelbundet. En svag gulaktig gnista kan tyda på problem, men färgen ensam är inte alltid en tillräcklig bedömning.

---

13. Byte av tändspolar mellan cylindrar

På bilar med COP-system är en av de enklaste diagnostikmetoderna att byta plats på tändspolarna mellan cylindrar.

Exempel:

  • Bilen visar felkoden P0302, det vill säga misständning i cylinder 2.
  • Du byter tändspolen på cylinder 2 med tändspolen på cylinder 4.
  • Du raderar felkoderna.
  • Du gör en provkörning.
  • Om felet flyttar till cylinder 4 och P0304 uppstår är tändspolen sannolikt defekt.
  • Om felet stannar kvar i cylinder 2 ska problemet sökas i tändstiftet, spridaren, kompressionen eller kablaget.

Denna metod är mycket användbar eftersom den inte kräver komplicerade mätinstrument.

---

14. Tändstiftets roll vid tändspolefel

Ett defekt eller felaktigt tändstift kan skada tändspolen. Om tändstiftets elektrodavstånd är för stort eller om tändstiftet är slitet måste tändspolen producera högre spänning. Detta ökar belastningen på isoleringen och kan orsaka överslag.

Kontrollera tändstiftet

  • Är tändstiftet av rätt typ?
  • Är elektrodavståndet korrekt?
  • Är tändstiftet slitet?
  • Finns det sprickor i porslinet?
  • Är tändstiftet oljigt?
  • Är tändstiftet sotigt?
  • Finns det högspänningsspår på porslinet?

När du byter tändspole är det ofta klokt att även kontrollera eller byta tändstiftet. En ny spole med ett gammalt och slitet tändstift kan snabbt skadas igen.

---

15. Kontroll av högspänningskablar

Om systemet har tändkablar måste även de kontrolleras. En dålig tändkabel kan ge samma symtom som en defekt tändspole.

Kontrollmetoder

  • visuell kontroll för sprickor,
  • observation av en motor som går i mörker för att upptäcka överslag,
  • mätning av resistans,
  • jämförelse av kablarna med varandra,
  • spreja vatten med en spruta för att hitta fuktkänsliga överslag.

Resistansmätning

Tändkablarnas resistans beror på kabeltyp och längd. Vissa resistanskablar kan ha flera kiloohm per meter. Det viktiga är att jämföra med tillverkarens uppgifter eller med kablar av liknande längd.

Om en kabel skiljer sig mycket från de andra är den misstänkt.

---

16. Kontroll av matning och styrsignal

En modern tändspole fungerar inte ensam. Den måste ha rätt matning, jord och styrsignal.

I kontakten till en COP-spole kan det finnas

  • 12 V matning,
  • jord,
  • styrsignal från motorstyrenheten,
  • i vissa fall återkopplingssignal,
  • anslutningar för inbyggd tändmodul.

Vissa tändspolar har 2 kablar, andra 3, andra 4 eller fler.

Kontrollera matningen

  • 1. Slå på tändningen.
  • 2. Mät i kontakten om batterispänningen når tändspolen.
  • 3. Kontrollera säkringar och reläer.
  • 4. Om det inte finns någon matning behöver felet inte vara i spolen.

Kontrollera jord

Dålig jord kan orsaka en svag eller utebliven gnista. Mät spänningsfallet i jordkretsen eller kontrollera anslutningen med multimeter och belastningslampa.

Kontrollera styrsignalen

För att kontrollera styrsignalen passar ett oscilloskop eller ett särskilt diagnosverktyg bäst. Med en vanlig multimeter kan en snabb puls vara svår att se.

---

17. Kontroll av tändspolen med oscilloskop

Oscilloskopet är det mest exakta verktyget för att analysera tändsystemet. Med det kan man se primär- och sekundärspänningens vågformer samt i vissa fall även strömökningen.

Vad kan man se med oscilloskop?

  • primärspänningens uppgång,
  • primärströmmens ökning,
  • dwell-tid,
  • gnistans brinntid,
  • tändspänning,
  • sekundärspänningens beteende,
  • lindningens mättnad,
  • avbrott,
  • styrenhetens signal,
  • avvikelser orsakade av överhettning av spolen.

Primärströmmens ramp

I ett induktivt tändsystem ökar primärströmmen under en viss tid. Om strömökningen är fel kan orsaken vara:

  • tändspolen,
  • matningsspänningen,
  • jordanslutningen,
  • styrmodulen,
  • motorstyrenheten.

Gnistans brinntid

Gnistans brinntid visar hur länge gnistan kvarstår mellan tändstiftets elektroder. Om den är för kort eller instabil kan problemet finnas i tändstiftet, spolen, blandningen eller cylinderns mekaniska skick.

---

18. Fel i tändspolen som uppstår vid värme

Det är mycket vanligt att tändspolen fungerar kall men börjar krångla när den blir varm.

Varför händer det?

  • lindningens tråd expanderar av värme,
  • ett internt avbrott öppnar sig,
  • isoleringen försvagas,
  • elektronikmodulen överhettas,
  • epoxi eller harts har spruckit.

Hur kontrollerar man?

  • Värm upp motorn till arbetstemperatur.
  • Observera om misständningen uppstår när motorn är varm.
  • Använd diagnosverktyg för att följa misständningsräknare.
  • Byt den misstänkta spolen med en annan cylinder.
  • I vissa fall kan den misstänkta spolen värmas med varmluftspistol, men detta måste göras försiktigt.

---

19. Fel relaterade till fukt

Om motorn börjar misstända vid regnigt väder eller efter tvätt finns det sannolikt ett problem med högspänningsöverslag i tändsystemet.

Typiska ställen

  • sprucket tändspolehölje,
  • skadad gummispets,
  • tändkabel,
  • fördelarlock,
  • tändstiftsbrunn,
  • kontakter.

Kontroll

  • Titta på motorn när den går i mörker.
  • Spreja mycket lätt vatten runt tändningsdelarna.
  • Observera om gnistan hoppar eller om motorns gång förändras.
  • Kontrollera isolering och gummidelar.

Vid vattensprejning måste man vara försiktig så att man inte orsakar kortslutningar eller skadar elektroniken.

---

20. Kontroll av tändspole på småmotorer

På gräsklippare, trimmers, motorsågar och små ATV:er används ofta magnettändning.

Typisk kontroll

  • 1. Kontrollera tändstiftet.
  • 2. Kontrollera tändkabeln och tändhatten.
  • 3. Kontrollera stoppbrytaren – den kan kortsluta tändningen till jord.
  • 4. Mät tändspolens resistans om tillverkaren anger data.
  • 5. Kontrollera luftgapet mellan tändspolen och svänghjulets magnet.
  • 6. Använd en gnisttestare.

Luftgap mellan svänghjul och tändspole

På många småmotorer måste avståndet mellan tändspolen och svänghjulets magnet vara bestämt, till exempel cirka 0,2–0,4 mm beroende på motor. Fel luftgap kan orsaka svag eller utebliven gnista.

Som enkel metod används ofta ett tunt visitkort eller ett särskilt bladmått, men det mest korrekta är att utgå från tillverkarens uppgifter.

---

21. Mätning av CDI-tändspole

Mätning av en CDI-spole skiljer sig från en vanlig bilspole. Resistansvärdena kan vara mycket olika, och utan tillverkarens uppgifter är det svårt att avgöra om spolen är i ordning.

Vad ska kontrolleras i ett CDI-system?

  • tändspolens primärlindnings resistans,
  • sekundärlindningens resistans,
  • tändstiftshattens resistans,
  • CDI-boxens utgång,
  • impulsgivare/pickup coil,
  • statorns laddningslindning,
  • stoppbrytare,
  • jordanslutningar.

När det gäller småmotorer tror man ofta felaktigt att tändspolen är defekt, trots att den verkliga orsaken är stoppbrytaren, pickup-givaren, statorn eller CDI-boxen.

---

22. Typiska fel i tändspolen

22.1. Avbrott i primärlindningen

Om primärlindningen är trasig uppstår inget magnetfält och spolen fungerar inte.

Kännetecken:

  • primärlindningens resistans är oändlig,
  • ingen gnista,
  • styrenheten kan lagra en felkod för primär-/sekundärkretsen.

22.2. Avbrott i sekundärlindningen

Om sekundärlindningen är trasig når högspänningen inte tändstiftet.

Kännetecken:

  • sekundärlindningens resistans är oändlig,
  • gnistan saknas eller är mycket instabil.

22.3. Intern kortslutning

Om en del av lindningen är kortsluten kan spolen visserligen fungera, men gnistan blir svag.

Kännetecken:

  • motorn misständer under belastning,
  • spolen blir varm,
  • resistansen kan vara lägre än normalt,
  • oscilloskopet visar onormal strömökning.

22.4. Isolationsöverslag

Högspänningen hittar en enklare väg till jord än mellan tändstiftets elektroder.

Kännetecken:

  • sprucket hölje,
  • svarta spår på spolens spets,
  • problem vid fuktigt väder,
  • misständning vid acceleration,
  • synlig gnista i mörker.

22.5. Fel i inbyggd tändmodul

Många moderna spolar har elektronik inuti. Ett sådant fel syns inte nödvändigtvis vid resistansmätning.

Kännetecken:

  • spolen fungerar ibland och ibland inte,
  • den bryter när den är varm,
  • styrsignal finns men ingen gnista,
  • matning och jord är i ordning.

---

23. Byte av tändspole

Om tändspolen är defekt måste den ersättas med en del av rätt typ.

Vad ska man tänka på?

  • motorns exakta modell,
  • typen av tändsystem,
  • kontaktens form och antal stift,
  • spolens längd,
  • fästmetod,
  • resistans och elektriska egenskaper,
  • om spolen har inbyggd tändmodul,
  • om det är en CDI- eller induktiv spole.

En billig tändspole av låg kvalitet kan fungera en kort tid eller orsaka nya problem. Moderna motorer är särskilt känsliga, eftersom tändspolen måste passa styrenhetens styrlogik.

---

24. Bör alla tändspolar bytas samtidigt?

Det beror på situationen.

Det är rimligt att byta en spole om:

  • endast en spole är defekt,
  • de andra fungerar,
  • åtkomsten är enkel,
  • fordonets värde eller budgeten inte motiverar byte av alla.

Det kan vara rimligt att byta alla spolar om:

  • motorn har hög körsträcka,
  • spolarna är en känd svag punkt,
  • flera cylindrar har återkommande problem,
  • åtkomsten är mycket arbetskrävande,
  • även tändstiften byts och en större service utförs.

I praktiken byts ofta bara den defekta spolen, men tillsammans med det kontrolleras tändstiftet alltid.

---

25. Vanliga misstag vid diagnostik av tändspole

Spolen byts men tändstiftet kontrolleras inte

Ett slitet tändstift kan vara orsaken till att spolen gick sönder.

Man antar att P0301 alltid betyder fel på spolen

Misständning kan också komma från spridaren, kompressionen, vakuumläckage eller kablaget.

Endast resistansen kontrolleras

Resistansen kan vara i ordning, men spolen kan slå igenom under högspänning.

Fel tändspole används

En spole som ser likadan ut utvändigt behöver inte passa elektriskt.

Matning och jord kontrolleras inte

Om spolen inte får matning eller styrsignal hjälper det inte att montera en ny spole.

Olja i tändstiftsbrunnen ignoreras

Olja förstör gummispetsar och orsakar högspänningsöverslag. Oljeläckage från ventilkåpspackningen måste åtgärdas.

---

26. Praktisk diagnostikordning

Om du misstänker fel på tändspolen kan du arbeta enligt följande logik.

  • 1. Läs felkoderna.Se om det finns felkoder för misständning eller tändspolens krets.
  • 2. Kontrollera tändstiften.Fel eller slitna tändstift kan ge samma symtom.
  • 3. Inspektera tändspolen visuellt.Sprickor, högspänningsspår, olja eller vatten i tändstiftsbrunnen är viktiga ledtrådar.
  • 4. Byt spolen med en annan cylinder.Om felet flyttar med spolen är spolen sannolikt defekt.
  • 5. Mät primär- och sekundärlindningen om det är möjligt.
  • 6. Kontrollera matning, jord och styrsignal.
  • 7. Använd en gnisttestare.
  • 8. Använd vid behov oscilloskop.
  • 9. Glöm inte mekaniska orsaker och bränslesystemet.

---

27. Sammanfattning

Tändspolen är en central del av tändsystemet, vars uppgift är att skapa tillräckligt hög spänning till tändstiftet för en stark gnista. De grundläggande typerna av tändspolar är klassiska spolar med fördelare, fördelarlösa tändspolepaket, coil-on-plug-spolar, spolar av penntyp, CDI-spolar och magnettändningsspolar.

Tändspolen kan kontrolleras på flera sätt: visuellt, med multimeter, med gnisttestare, genom att byta mellan cylindrar, med diagnosverktyg och med oscilloskop. En enkel resistansmätning ger användbar information, men bevisar inte alltid att spolen fungerar korrekt under belastning. Många fel visar sig först när den är varm, vid fukt eller under högt cylindertryck vid acceleration.

En bra diagnos börjar alltid med att se helheten: tändspole, tändstift, kablage, matning, jord, styrsignal, motormekanik och bränslesystem. Val av rätt tändspole och korrekt montering hjälper till att undvika återkommande fel och säkerställer att motorn går jämnt.
