Cylindersats SWIING 39mm 50cc med topp för Zündapp Belmondo (Type 247)

Cylinderkit från swiing inklusive cylinderhuvud, med 39 mm borrning och 50 cm³ cylindervolym, lämpligt för fordon med Zündapp-motor typ 247 (typ 247-71). Högkvalitativ reproduktion av originalcylindern på 39 mm. Den monterades i Zündapp-modeller som Belmondo, Bergsteiger M25/M50 samt Alpa Spezial 3000 och Alpa Black River.

Funktioner och fördelar:

• Korrekt justerad ger satsen 1,6 hk vid bakhjulet.
• Nikasilbeläggning för jämn gång, optimal värmeavledning och smörjning och därmed lång livslängd
• Optimerat blandningsflöde tack vare delade överströmningskanaler
• Säker styrning tack vare passningen mot cylinderhuvudet
• Icke-porös och plan yta
• Plansvarvade tätnings- och anslutningsytor

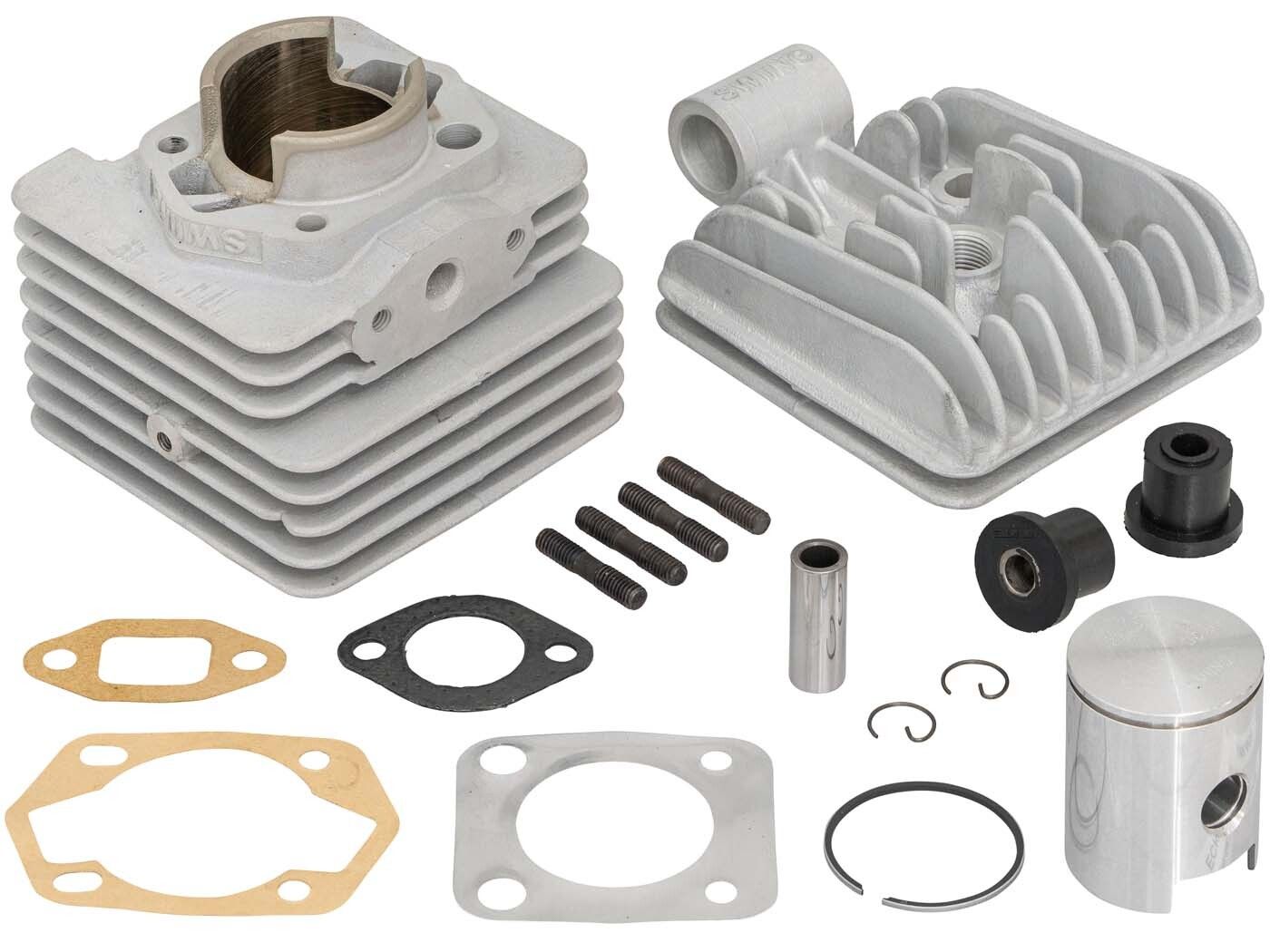

Cylinderkit inklusive VERTEX-kolv, två silentblock för cylinderhuvudet samt pinnbultar för insug och avgas

Mått:

• Nominell diameter: 39 mm
• Cylindervolym: 50 cm³
• Material: aluminium
• Yta: sandblästrad
• Vevaxelslag: 42 mm
• Cylinderhalsens diameter: 48 mm
• Invändig diameter på insuget: 9,2 mm
• Hålavstånd insug: 40 mm
• Hålavstånd avgas: 40 mm
• Gänga insug: M6x1 (standardgänga)
• Gänga avgas: M6x1 (standardgänga)
• Antal fästpunkter: 4
• Hålbild: 44x42 mm
• Kolvdiameter för kolvbult: 18,5 mm
• Avgastyp: vinklad

Monteringsanvisningar:

De ursprungliga pinnbultarna i motorhuset är för korta på grund av cylinderkitets höjd och måste ersättas med längre bultar.

För Zündapp-motorer med en kort 85 mm vevstake måste denna först byggas om till en lång vevstake med en längd på 91 mm (centrum till centrum) för att cylindern ska kunna användas.
