Juhtmestik (wiring harness) on sõiduki elektrisüsteemi “veresoonkond”, mis ühendab andurid, lülitid, ECU/CDI, süütepoolid, valgustuse, laadimise ja lisaseadmed ühtseks, töökindlaks süsteemiks. Kvaliteetne juhtmestik tagab stabiilse pinge, korrektse signaali ning kaitseb nii komponente kui ka sõitjat rikete eest. Starmoto valikust leiad mudelipõhised asendus-juhtmestikud, universaalsed juhtmekomplektid, adapterid, pikendusjuhtmed ja paranduskitsid koos veekindlate pistikute, kaitsmekarpide ja releedega.

Juhtmestiku tüübid

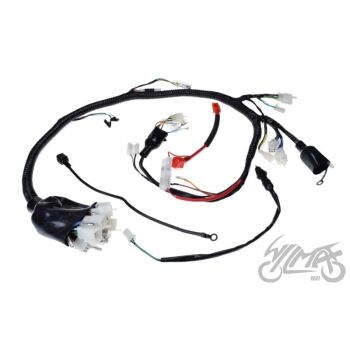

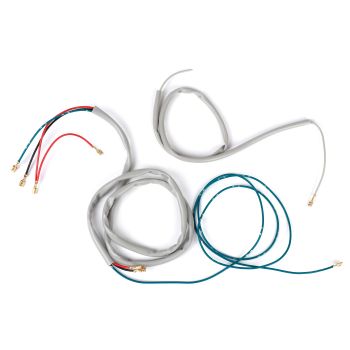

1) Mudelipõhine põhijuhtmestik

• Otsevahetus tehase komplektile (OEM-stiilis pistikud, õige pikkus ja harud).

• Säilitab originaalse pinouti, kinnituspunktid ja värvikoodid.

2) Alamharness / lisamooduli juhtmestik

• Näiteks süüteluku, pealülitite, valgustuse, süütepooli, pihustite või püüdmislülitite eraldi harud.

• Hea lahendus osalise remonti või ümberehituse korral.

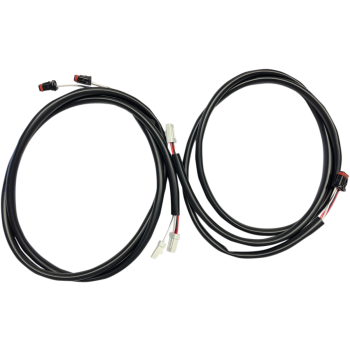

3) Adapterid ja “plug-and-play” üleminekud

• CDI/ECU, LED-tulede, lisatulede, USB-laadijate, OBD/CAN diagnostika jms ühendamiseks ilma originaaljuhtmeid lõikamata.

4) Universaalsed juhtmekomplektid

• Sobivad custom-projektidele ja vanemate mudelite taastamisel; kaasas ka skeem/legend.

• Võimaldavad paindlikku paigutust (kaitsmekarbid, releed, massijagurid).

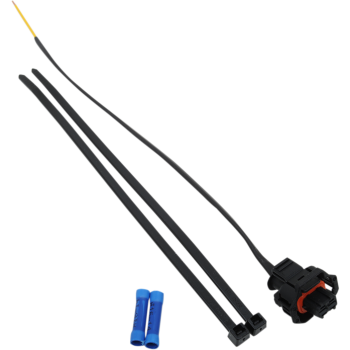

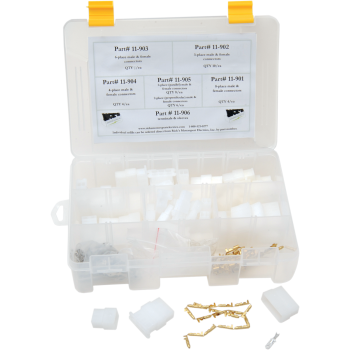

5) Paranduskitsid ja pistikukomplektid

• Veekindlad (IP-tihenditega) Deutsch/AMP/Sumitomo/JST jne pistikud, klemmid, tihendid, puksid.

• Juhtmete ja isolatsioonide valik (PVC, XLPE), kuumakaitsekroožid, tekstiilspiraalid.

Kuidas juhtmestik “töötab”

• Toiteharud jaotavad aku/generaatori pinge läbi kaitsmekarpide ja releede tarbijateni (tulede, pihustite, pumpade jms).

• Signaaliharud edastavad madalpinge signaale (nt andurid ECU-le, lülitid releedele).

• Sideharud (CAN, K-Line, tootjapõhised) võimaldavad ECU/armatuuri/ABS-i suhtlust ja diagnostikat.

• Kaitse toimub kaitsmete ja korrektse massi kaudu; ümbris- ja sleeving-materjalid kaitsevad kuumuse, niiskuse ja vibratsiooni eest.

Valiku- ja ühilduvusnõuanded

• Tuvasta täpne mudel/aasta ja süsteemid (EFI, ABS, CAN-BUS) – vali vastava varustustasemega juhtmestik.

• Pistikud ja pinout: võrdle originaaliga (2/3/4/6-pin jms, male/female, lukustuskeel).

• Juhtme läbilõige: tarbijate voolule vastav (AWG/ristlõige); suuremad koormused (tuuled, starterireleed) vajavad jämedamat kaablit.

• Keskkonnatingimused: maastik/ATV/lumesaan → eelistada veekindlaid pistikuid, lisasleevingut ja UV-kindlaid materjale.

• Ümberehitus: lisatarbijad (lisatuled, navisüsteem, käepideme soojendus) → planeeri eraldi kaitse ja relee, mitte koorma tehase haru üle.

Paigaldussoovitused

• Lülita aku miinusklemm lahti enne tööde algust.

• Paigalda kaitsmekarp ja releed ligipääsetavalt; kasuta õige voolutugevusega kaitsmeid.

• Tee massipunktid puhtale metallile; kasuta kontaktmääret korrosiooni vältimiseks.

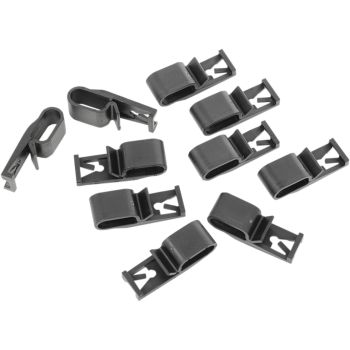

• Jälgi paigutust: eemal kuumadest osadest, liikuvatest detailidest ja teravatest servadest; vajadusel lisa kuumakaitset.

• Krimpsuta klemme õige tangiga; vajadusel tinajoot, kuid väldi jäika “pulkjootmist” kohtades, mis võivad vibreerida.

• Märgista harud ja dokumenteeri muudatused (skeem/foto) tulevase hoolduse jaoks.

Tüüpilised rikked ja sümptomid

• Juhuslikult kustuvas tuled/armatuur → halb mass või oksüdeerunud pistik.

• Kaitse põleb läbi → lühis kahjustatud isolatsiooni või valesti lisatud tarbija tõttu.

• Laadimisvead/aku tühjenemine → lahtised ühendused, kulunud pistik staatori/ühtlusti harul.

• Ootamatud veakoodid (CAN/K-Line) → vigane ühendus, katkine keerupaari varjestus või vale pinout adapteris.

• Käivitusprobleemid → kulunud süüteluku haru, starterirelee toitekaabel, kehv mass mootori ja raami vahel.

Kiire kontroll- & diagnostika checklist

• Visuaalkontroll: kulu, murded, hõõrdumisjäljed, niiskus pistikutes.

• Mõõda pinge langus koormuse all (aku → tarbija; ≤0,5 V on hea rusikareegel väikekoormustel).

• Kontrolli massipunkte ja pinguta kinnituspoldid.

• Puhasta ja hermeetikuga tihenda välitingimustes olevad pistikud.

• Kasuta skeemi: vajadusel käi harud läbi “kontiinuiteedi” režiimis (multimeeter).

• Pärast lisatarbijate lisamist: lisa eraldi kaitse ja vajadusel relee.

Kui vajad abi, saada meile mark/mudel/aasta, foto originaaljuhtmestikust/pistikust ja kirjelda lisaseadmed, mida soovid ühendada – aitame valida sobiva mudelipõhise juhtmestiku, adapteri või universaalse komplekti ning anname ühendusskeemi soovitused.
